The Background of The Da Vinci Grid

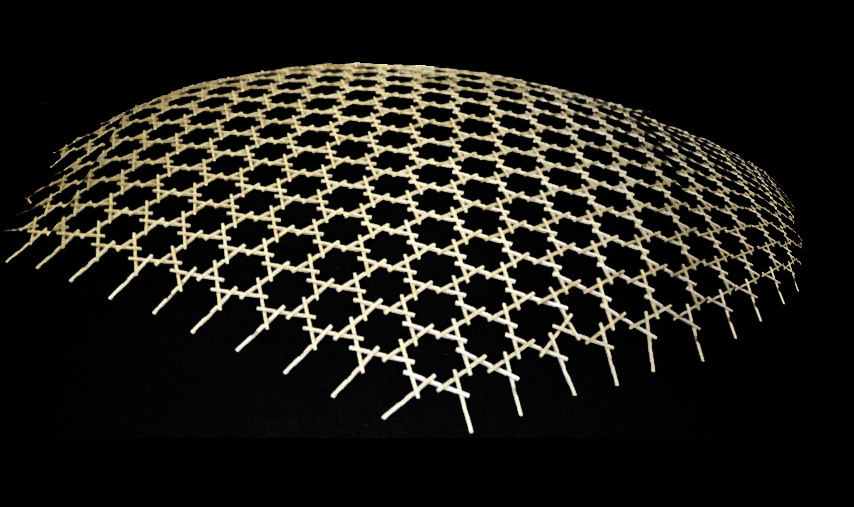

At the end of 1990s the da Vinci grit is watched with interest in the field of the space structure. At the same time one lattice structure by reciprocal grid which put this to practical used was already presented. Figure：GB.PAT.No.２２８，６９６Ａ（Inventor：Ｏｌｉｖｉｅｒ Ｂａｖｅｒｅｌ，Ｍａｒ．０３，１９９９） In addition to the possibility of various space composition,ｆlexibility of materials and ease of the assembling, this structure attracts attention as a space structure in an emergency .The typical feature of this structure can prepare space for a short period of time. In addition, economic benefits is better than a traditional frame structure.There is intensity to vibration and the shock of an earthquake according to the structure being flexible and it being pliant. Ａnd this structure has been used In the world wide from since ancient times.　However until today has not developed the architectural style.Because geometric evolution was required for that.In 2004, Hiroshi Murata succeeds to give one geometric system in this structure, and he announces as Zonoferericated Poly-axes-structure*1.

The ground is largely based on the reproduction and development of classic geometry by geometician H.M.S.Coxeter who already performed since the second half of the last century. This structure was systematized in 2006 and the dome shaped structure was announced*2.
By including a part of this system in spherical geometry it becomes possible to convert the structure of a classic geodesic dome into reciprocal form. In other words, the grid which da Vinci devised by this conversion can be reconstructed on a surface of a sphere.This new geodesic dome is the mobile house developed in order to prepare for purification of the earth where human beings will be faced from now on and the network type communal society formed in connection with it. The outer shell will be covered by EM anti-oxidization panel. It will be quickly urged to purification of the radioactivated body by the synergistic effect of the wave motion by EM and dome space.

*1 The formation method of a hollow-shaped structure・・・・・JP.Patent No. 4153505
*2 Dome shaped structure ............JP.Patent No. 4730850

For more information on panel photo and description
パネル写真と説明の詳細
https://picasaweb.google.com/113504107222857253529/ExhibitionBoardForTheDaVinchDome

ダヴィンチ・グリットが注目され始めた1990年代末、すでにフレーム構造の分野ではこれを具現化した『相互依存形式』によるグリット（格子構造）が発表される。 それはレシプロカル・グリット(Reciprocal Grid)と呼ばれ、グリットのパターンが多彩に展開したものだ。 多様な空間構成の可能性に加え、組み立ての容易さや幅広い構成材料の可能性等の点で、緊急時や非常時の空間構造として注目されている。 典型的な特徴は，短期間に中空状の空間を設けることが可能な点である。さらに、その構造が柔軟でしなやかなことから、地震等の振動や衝撃に対して強度があり、従来のフレーム構造に勝る経済的な利点が挙げられる。

 しかもこの構造はそれ以前より世界の広範囲で使用されてきた。ただ今日に至るまで、それは建築様式を形成するまでには至らなかった。それには幾何学的な進化を伴う必要があったからである。 　2004年、村田弘志はこの構造にある幾何学的体系を与えることに成功し、ゾーン多軸体構造として発表する＊1。

 その下地はすでに前世紀後半から行なわれてきた幾何学者コクセターによる古典幾何学の再生と発展に因るところが大きい。 更に2006年にはその構造をシステム化し、それによって形成するドーム型の構造体を発表する＊２。

　このシステムの一部を球面幾何学に組み込むことでジオデシックドームの構造を相互依存形式に変換することが可能となる。言い換えれば、これによってダヴィンチが考案したグリットを球面上に再構成することができるのである。 　この新たなジオデシックドームは、今後人類が直面する地球の浄化とそれに伴って形成されるネットワーク型共同社会に備えるために開発されたモバイルハウスである。 その外殻はＥＭ抗酸化パネルで覆われることになる。 ＥＭによる波動とドーム空間の相乗効果によって、放射化された身体の浄化が急速に促されるであろう。

＊1 中空状構造体の形成方法・・・特許第４１５３５０５号

＊2 ドーム型構造体・・・・・・・・・・・・特許第４７３０８５０号

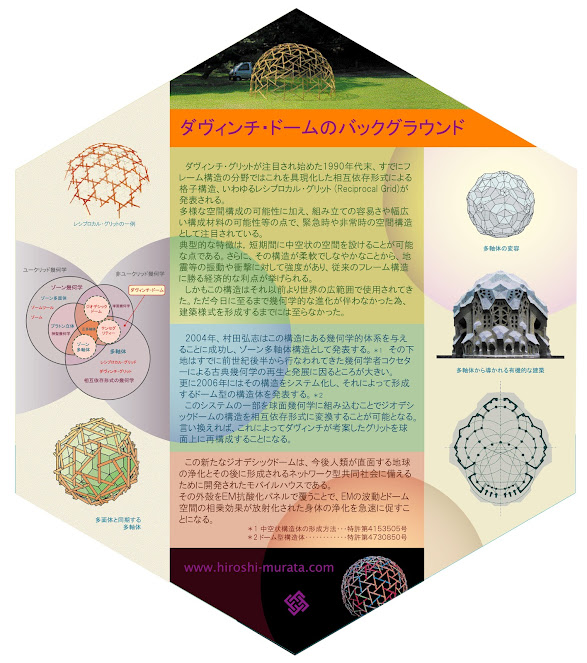

The Exhibition board inside of The Da Vinci Dome

The Exhibition Board inside of  The Da Vinci Dome

Jan.15-Feb.19 in Toyohashi, JAPAN

"ダヴィンチ・ドーム"内の展示パネル

2012年1月15日～2月19日豊橋公園にて

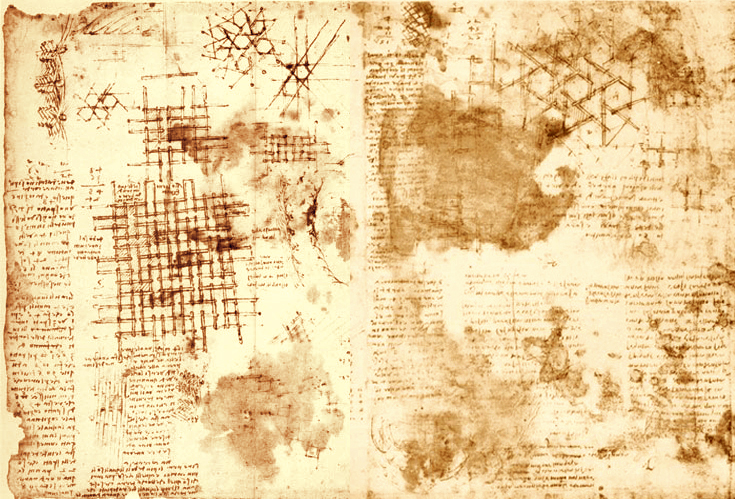

An autograph note  by Leonard da Vinci  Page 899v in  "Codex Atlanticus"  The contents consist of a sketch and notes are filled with research and  ideas of mathematics, geometry, astronomy, botany, zoology, civil engineering, and military technology.

レオナルド・ダヴィンチ直筆のノート「アトランティコ手稿」。

その内容はデッサンと注釈からなり、

数学・幾何学・天文学・植物学・動物学・土木工学・軍事技術の研究やアイデアで埋め尽くされている。



Some mysterious pattern are drawn in it.

Those purpose and uses were unknown and those were considered as his incomplete ideas.

Therefore, it had not been  attracted attention  quite a long time of several centuries.

その中には、ある謎の模様が描かれている。

その目的や用途は不明で、彼の未完のアイデアと見なされていた。

そのため、数世紀もの長い間まったく注目されて来なかった。

The relevancy of the da Vinci grid

However,at the end of the last century it had become clear that those grids formed some kind of a geometric pattern and were useful to structure.

【ダヴィンチ・グリットのつながり】

しかし前世紀末、それがある種の幾何学的パターンを形成し構造的に有用であることが明らかになってきた。

Subsequent research proved that the geometric pattern is lattice structure which absorbs the shock from the outside　 as the result in bending of components.

Today, this structure is attracting attention by it's advantage and applied technology having been announced .

It is said that this structure "The Da Vinci Grit and in the field of the frame structure it has been named "Reciprocal Grid".

Quote image:http://www.kimwilliamsbooks.com/leonardo/index.htm

その後の研究により、その幾何学的パターンは材のしなりが生かされることで外部からの衝撃を吸収する格子構造であることが判明した。

今日では、その利点や応用技術が発表され注目されつつある。

この構造はダヴィンチ・グリットと言われているが、フレーム構造の分野では「相互依存形式の格子構造」(Reciprocal Grid)と命名されている。

引用画像：http://www.kimwilliamsbooks.com/leonardo/index.htm

However,it's primitive idea that leads to a fiber structure has been used frequently to house equipment orhouse tools from ancient times.

Moreover, it synchronize  with the spiral and whirlpool geometrically which are observed in  the space consciousness of Celt people or a Jomon (Japan) .

Da Vinci knows that all are connected as other all by intuition, and he must have understood the special feature of this structure.

Ancient Celtic Ornament - Tribal Image Vector

しかし、その原初的なアイディアは古代より民具や民家に頻繁に用いられてきた繊維織構造に通じている。

また幾何学的にはケルト人や縄文人の空間意識に共通の螺旋や渦とシンクロナイズしている。

ダヴィンチは直感で、すべては他のすべてとつながっていることを知っており、その構造の性質を理解していた。

画像：古代ケルト文様

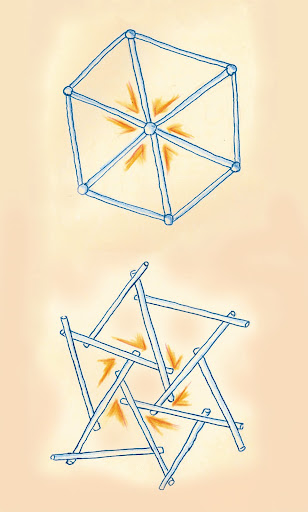

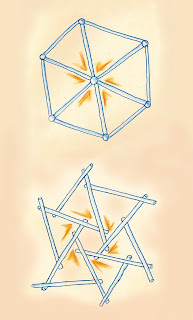

In a conventional frame structure own weight and external pressure are concentrate on one point of the connecting portion between the ends of the main components.

従来のフレーム構造では自重や外圧は主に材の端点同士の連結部の一点に集中する。

On the other hand, in this Reciprocal form the stress of a connection part will be distributed radiately.

And the connector and joint as the connection parts of components becomes structurally simpler.

Which connection is firm and pliant?

It can be easily felt using a human body.

それに対しこの相互依存形式では、連結部の応力は放射状に分散することになる。

そして材の連結部であるコネクタ・ジョイントはよりシンプルな構造となる。

どちらの連結が強固でしなやかであるか、それは人体を使って容易に体感できる。
